品牌
耀达五金
标准FH、FHS、FHA、FH4、TFH、TFHS、HFH、HFHS、HFHB、FHL、FHLS
材质铝 碳钢 不锈钢 铜
用途标准
表面处理镀锌。镀镍。镀铬。钝化，发黑等
强度等级A级
头部形状圆头与六角头
产品说明：

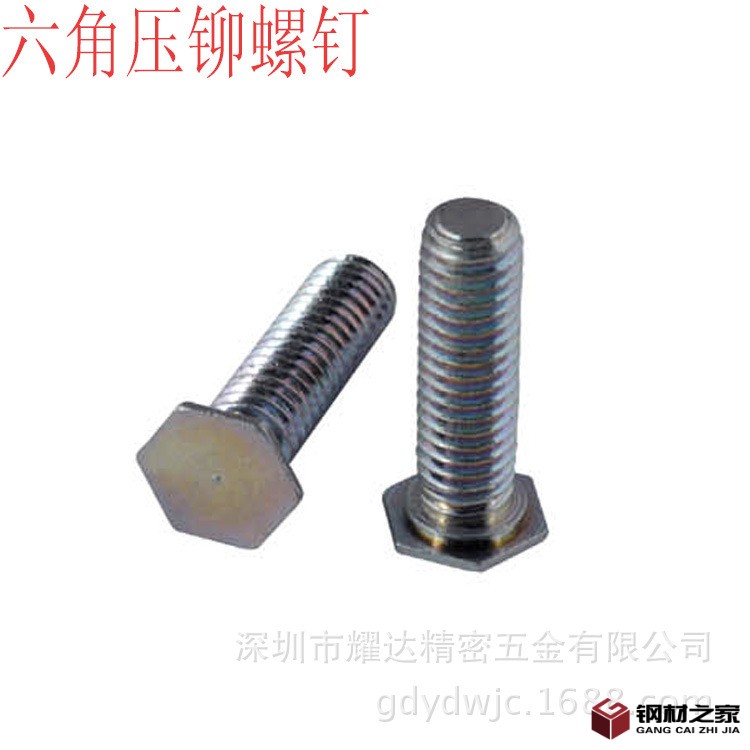

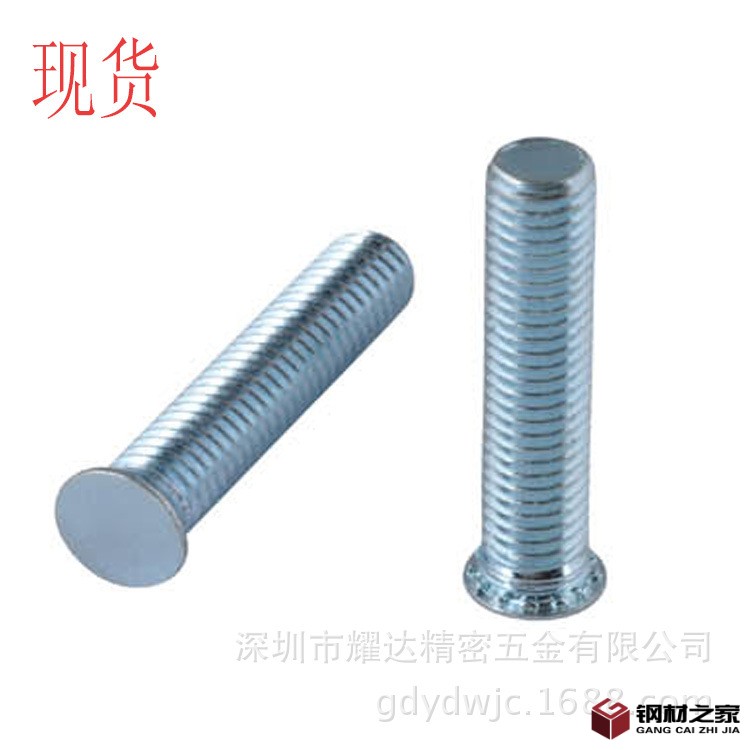

具有圆头和六角头二种.外螺纹用于薄片. 主要型号有:
FH-M3-4到35
FHS-M3-4到35
FH-M4-5到35
FHS-M4-5到35
FH-M5-5到35
FHS-M5-5到35
FH-M6-5到35
FHS-M6-5到35
FH-M8-5到35
FHS-M8-5到35
FH-M10-5到35
FHS-M10-5到35
NFHS-M3-6-30
NFHS-M4-6到30
NFH-M4-6到30
NFHS-M5-6到30
NFHS-M6-6到30
NFH-M5-6到30
NFH-M6-6到30
等等
以上长期大量/现货供应.
| 产品与板的铆接 |
|
|
|
|
|
|
| 将产品放入预先冲好或钻好的安装孔内，按标准安装力对产品施加压力使产品安装到位。在施加压力的过程中，产品头部排出的板料平稳、均匀的流入筋键周边和容槽内,安装完毕后，安装板表面平整，安装效果可靠，而且产品具有承受高扭出力和高推出力的性能。在安装施压过程中，需要注意的是：螺栓安装在 1.51mm 的板料或高于该厚度的板料中时，下模上需有一个容得下螺栓的通孔，而在板料厚度小于 1.51 mm 的情况下，下模需要加工一个沉孔，以便螺栓头部进入下模而使之顺利压入板料。 |
| 下模尺寸(所有尺寸单位为毫米) |
|
|
|
|
|
| 螺纹编码 |
A+0.1 |
C+0.08 |
|
|
|
|
|
| M2.5 |
3.1 |
2.53 |
|
|
|
|
|
| M3 |
3.6 |
3.03 |
|
|
|
|
|
| M3.5 |
4.1 |
3.53 |
|
|
|
|
|
| M4 |
4.6 |
4.03 |
|
|
|
|
|
| M5 |
5.6 |
5.03 |
|
|
|
|
|
| M6 |
6.6 |
6.03 |
|
|
|
|
|
| M8 |
8.6 |
8.03 |
|
|
|
|
|
| 产品的性能数椐 |
|
|
|
|
|
|
| 螺纹编码 |
产品类型 |
螺母的耀达大紧固 |
安装板厚度和材质 |
安装板硬度HRB |
安装力 |
推出力 |
扭出力 |
| 扭矩 |
(KN) |
(N) |
(N.m) |
| (N.m) |
|
|
|
| M2.5 |
FHS |
0.41 |
1.6mm铝材 |
29 |
11.6 |
465 |
0.8 |
| FHS |
1.5mm钢材 |
59 |
13.8 |
740 |
0.8 |
| M3 |
FHS |
0.74 |
1.6mm铝材 |
29 |
12.9 |
600 |
1.3 |
| FHS |
1.5mm钢材 |
59 |
14.7 |
820 |
1.3 |
| M3.5 |
FHS |
1.15 |
1.6mm铝材 |
29 |
15.6 |
800 |
1.7 |
| FHS |
1.5mm钢材 |
59 |
22.3 |
1335 |
2 |
| M4 |
FHS |
1.7 |
1.6mm铝材 |
29 |
22.3 |
975 |
2.9 |
| FHS |
1.5mm钢材 |
59 |
26.7 |
1780 |
2.9 |
| M5 |
FHS |
3.5 |
1.6mm铝材 |
29 |
24.5 |
1070 |
3.5 |
| FHS |
1.5mm钢材 |
59 |
32.5 |
2000 |
6.3 |
| M6 |
FHS |
5.9 |
2.4mm铝材 |
28 |
28.9 |
1660 |
7.3 |
| FHS |
2.2mm钢材 |
46 |
44.5 |
2560 |
10.1 |
| M8 |
FHS |
14.2 |
2.4mm铝材 |
28 |
29.8 |
1910 |
11.3 |
